RTW TouchMonitor 5 Ravenna

Seize canaux Ravenna/AES67/ST 2110 réunis sur un écran tactile de 5 pouces

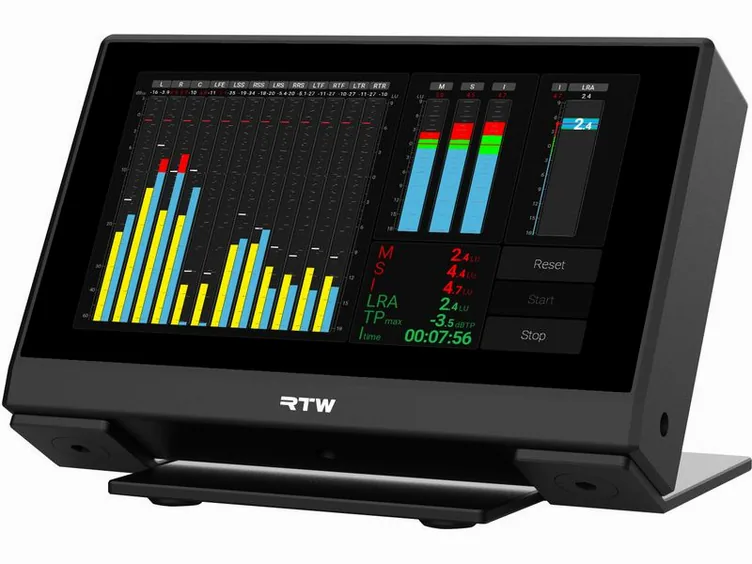

Le RTW TouchMonitor 5 Ravenna prend en charge 16 canaux audio sur réseau, pour des formats stéréo, surround et immersifs, jusqu'aux configurations 7.1.4. Ce moniteur de mesure s'adresse aux installations qui reposent sur Ravenna, AES67 ou ST 2110 et qui demandent un affichage détaillé des niveaux et de la sonie. Son écran tactile de 5 pouces et ses vues configurables permettent d'adapter la présentation aux besoins de l'installation.

Il s'agit d'un appareil de table en boîtier, et non d'un équipement destiné à produire ou convertir le signal audio. Les caractéristiques indiquent l'absence d'entrées analogiques et de convertisseur A/N et N/A intégré. Le TouchMonitor reçoit donc les flux par le réseau pris en charge, plutôt que par des connexions audio analogiques intégrées. Il ne comporte pas non plus de sortie casque, de fonction talkback, d'entrée 2-Track ou de fonction de sommation.

Des outils de mesure pour les niveaux, la phase et la sonie

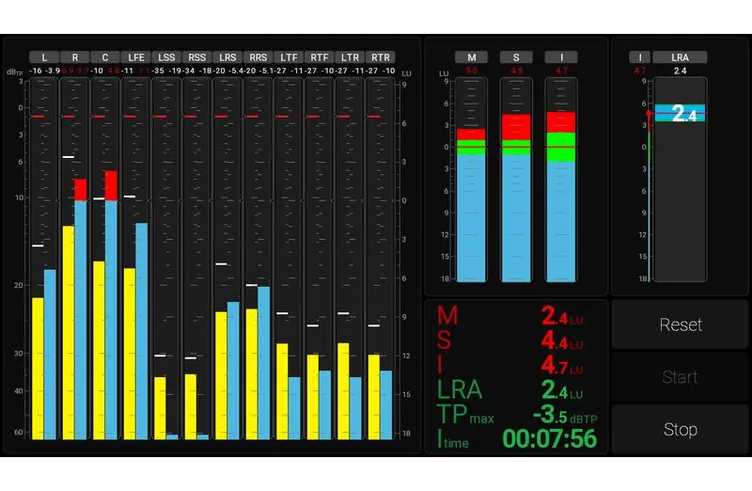

La fonction centrale du TouchMonitor est l'analyse de signal. Les affichages disponibles comprennent le vectorscope, les vumètres PPM, la mesure de crête vraie, les données de loudness, la plage de sonie (LRA), un graphique et un affichage à bobine mobile. L'analyse de phase complète ces outils. Cette variété permet de choisir une représentation adaptée au contrôle des niveaux, à la lecture de la sonie ou à l'observation des relations entre canaux.

L'appareil affiche également les valeurs numériques M, S, I, LRA, TPmax, Mmax, Smax, IDuration, Sd, Id, LRAd et D%. Ces abréviations couvrent différentes mesures de sonie et de crête. Leur présence peut intéresser les environnements de diffusion ou de postproduction où le suivi de valeurs précises est nécessaire. La fiche ne détaille toutefois pas les normes de mesure prises en charge ni les possibilités d'export ou d'enregistrement des données. Ces points sont à vérifier selon les exigences de votre chaîne de production.

La prise en charge du surround inclut notamment le 5.1 et le 7.1.4. Le nombre de canaux, fixé à 16, correspond aux configurations multicanales mentionnées. La fréquence d'échantillonnage peut atteindre 96 kHz. Les données ne précisent pas les limites de traitement selon la fréquence, le format réseau ou le nombre de flux simultanés. Si votre installation utilise une configuration particulière, vérifiez sa compatibilité avec les paramètres réseau et les formats audio employés.

Configuration réseau et affichage personnalisable

Les vues d'écran personnalisables sont un point important de cet appareil. Vous pouvez organiser les informations visibles en fonction de votre méthode de contrôle, plutôt que de dépendre d'une présentation unique. Une interface utilisateur accessible sur le Web est également annoncée. La fiche ne précise pas les fonctions disponibles depuis cette interface, ni les conditions d'accès ou les options de gestion à distance. Elle ne mentionne pas non plus de télécommande incluse : ne comptez donc pas sur un contrôleur fourni séparément sans confirmation du contenu proposé.

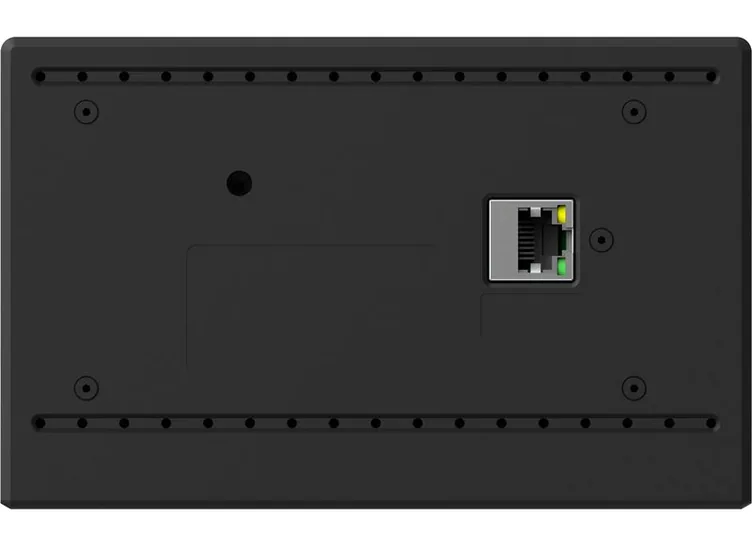

L'alimentation passe par Ethernet, avec une compatibilité PoE conforme à la norme IEEE 802.3af. Cette solution évite un bloc d'alimentation distinct lorsque votre réseau dispose d'un équipement PoE compatible. Le boîtier mesure 149,5 × 94 × 92,7 mm et pèse 0,7 kg, des dimensions adaptées à une installation de table compacte. Aucun détail n'est fourni sur les supports de montage ou les accessoires de fixation.

Ce que le TouchMonitor 5 Ravenna apporte à votre installation

Le RTW TouchMonitor 5 Ravenna est spécialisé dans la visualisation et la mesure de flux audio réseau multicanaux. Il convient surtout si vous devez surveiller des formats surround ou immersifs et consulter des informations de niveau, de phase et de loudness sur un même appareil. Son écran tactile, ses vues configurables et l'interface Web offrent plusieurs moyens d'organiser l'affichage, tandis que le PoE simplifie potentiellement son raccordement dans une infrastructure adaptée.

Ses limites sont tout aussi nettes : il ne remplace ni une interface audio, ni un contrôleur de monitoring avec sorties pour enceintes, ni une console. Il n'offre pas d'entrées analogiques, de sortie casque, de conversion A/N et N/A ou de talkback. Avant de le retenir, assurez-vous que vos signaux sont disponibles sur Ravenna, AES67 ou ST 2110 et que votre besoin porte bien sur leur contrôle visuel. Son positionnement très haut de gamme se justifie surtout dans une régie ou une chaîne de production où la mesure multicanale réseau est une fonction centrale. Pour un studio stéréo sans infrastructure réseau audio, ses capacités spécialisées risquent de dépasser les besoins.
